| 포장도로의 마킹을 빨리 그리고 완벽하게 제거하고자 한다면 NLB워터젯 시스템이
필요합니다. 용역업체들이 다음과 같은 이유로 워터젯을 추천합니다. |
| |
ㅇ 포장도로의 코팅(coatings), 멤브레인(membranes),
열 에폭시(thermal epoxy), 눌러붙은 고무
(rubber build-up)의 완벽한 제거
ㅇ 콘크리트와 아스팔에트는 전혀 손상 없음
ㅇ 재도색작업을 위한 접착력 강화
ㅇ 먼지나 찌꺼지 제거(진공흡입장치 사용시)
ㅇ 노동력 절감
ㅇ 연마제나 다른 화학약품에 환경과 작업자 노출이 없음
|
|
 |
워터젯(Waterjetting)
|
그라인딩(Grinding)
|
|
|

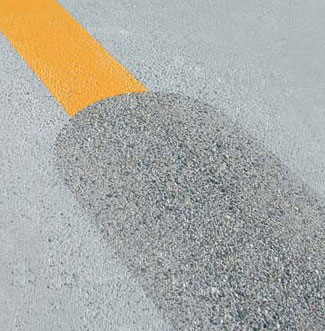

워터젯은
포장도로에 전혀 손상을 주지 않고 차선을 완벽하게 제거
|
그라인딩은
포장도로에 차선흔적과 홈을 남김
|
|
|
 |
| 노즐 어셈블리 |
ㅇ Rotating seal은 노즐을 16개 까지 장착, 직경 8“의
클리닝 영역
ㅇ 회전속도는 3,000 rpm 까지 조절가능, 유압드라이브와 비례제어
사용

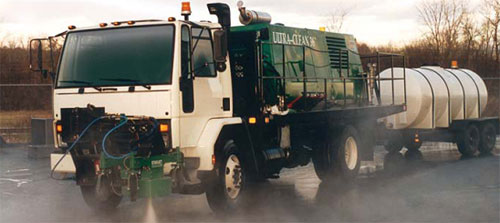

ㅇ 트럭앞에 유닛이 설치되므로 좌우로 이동이 간편
ㅇ 활주로 클리닝시 직경 15” (0.4 m) BarJet™ 스틸하우징
사용
|
|
 |
ㅇ Hydrostatic drive가 일정속도 유지, 0-3 mph
(4.8 km/h)
|
|
 |
ㅇ 운전석에 control panel과 remote pendant
위치
ㅇ PLC 제어
|
|
 |
| 진공시스템 (선택사양) |
ㅇ 1,000 cfm @ 6-8”Hg
ㅇ 무게 2,000 lbs. (908 kg)
ㅇ 설치에 4’ x 8’ (1.2 x 2.4 m) 공간필요
ㅇ 220-gallon (833 l) 탱크
ㅇ 44 hp (33 kw) 디젤엔진 |
 |
| |
One pass로 대부분의 마킹이 완벽하게 제거되고 재코팅 준비 가능
|
|
| |
 |
ㅇ Rotating seal은 노즐을 16개 까지 장착
ㅇ 회전속도는 3,000 rpm 까지 조절가능
ㅇ 클리닝 헤드는 8", 10", 15", 20",
24" 사용가능
|
|
 |
ㅇ 크기: 10'-2" x 4'-0" (310 cm
x 120 cm)
ㅇ 무게: 2,360 lbs. (1,070 kg)
ㅇ 속도: 전진시 0-12 mph (19 km/h), 후진시 0-5 mph
(8 km/h)
ㅇ 24 hp (18 kw) 디젤엔진
ㅇ 연료탱크 14.5 gal. (55 l), 10 시간가동
|
|
|
ㅇ 운전자가 노즐회전속도, 회전 시작/정지, 전후진 제어
|
|
 |
ㅇ 1,000 cfm @ 6-8" Hg
ㅇ 무게는 2,000 lbs. (908 kg)
ㅇ 설치에 4' x 8' (1.2 x 2.4 m) 공간필요
ㅇ 220-gallon (833 l) 탱크
ㅇ 44 hp (33 kw) 디젤엔진 |
|
|
 |

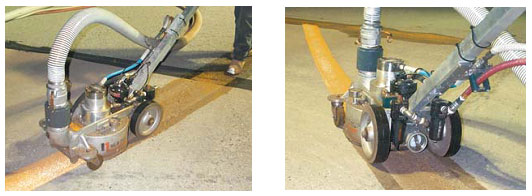

| VORTEX™ 모델 36-9950-15A는 수작업으로 하는 규모가 작은
작업에 적합하다. NLB의 SPIN JET® 기술은 포장도로의 마킹, 바닥면의
코팅, 활주로의 눌러붙은 고무를 시간당 2,000 ft2 (185 m2)를
제거할 수 있습니다. |
|
|
 |
 |

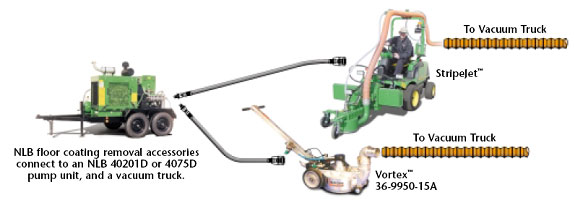

Pump
Units
|
|
40201D
|
4075D
|
Max.
Pressure |
40,000
psi
(2,800 bar)
|
40,000
psi
(2,800 bar)
|
Max.
Flow
|
6
gpm
(23 lpm)
|
3.0
gpm
(11.4 lpm)
|
Weight,
Trailer-Mounted
|
8,660
lbs.
(3,937 kg)
|
4,900
lbs.
(2,223 kg)
|
Weight,
Skid-Mounted
|
8,000
lbs.
(3,650 kg)
|
4,500
lbs.
(2,041 kg)
|
Engine
|
6-cyl.
185 hp diesel
|
4-cyl.
110 hp diesel
|
|
| |
Vortex™
36-9950-15A |
Max.
Discharge Pressure
|
40,000
psi (2,800 bar) |
Max.
Flow
|
11
gpm (42 lpm)
|
Rotation
Speed
|
2,000
rpm
|
Air
Supply
|
65
psi @ 50 cfm (4.5 bar @ 23.6 l/s)
|
Weight
|
138
lbs. (62.7 kg)
|
Width
|
16”
(41 cm)
|
Vacuum
Requirements
|
1,500
cfm @ 1” Hg (2,550 m3/hr)
|
|
| |

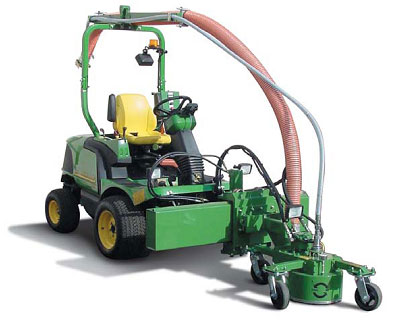

StripeJet™
|
Max.
Discharge Pressure
|
40,000
psi (2,800 bar) |
Max.
Flow |
11
gpm (42 lpm)
|
Weight
(approx.)
|
2,360
lbs. (1,070 kg)
|
Length
|
10’-2”
(310 cm)
|
Weight
|
4’-0”
(120 cm)
|
Vacuum
Requirements
|
1,500
cfm @ 1” Hg (2,550 m3/hr)
|
|
| |
|
|
|
| |
|
|
| |

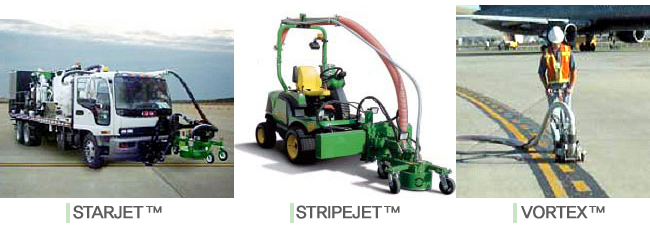

| 많은 용역업체들과 공항들이 활주로 유지보수에 워터젯을 이용하고 있습니다. NLB의 STARJET™, STRIPEJET™, VORTEX™ 시스템은 활주로 고무제거와 포장도로 마킹제거 작업을 수월하게 합니다. |
|
고무를 제거하기 위한 예전 방식은 화학적 부식처리를 하여 고무를 분해합니다.. 그러나 이 방식은
분해처리 후 수천 리터의 물이 필요합니다.. 쇠빗자루로 혼합물을 문지르고 나서 물로
씻거나 진공으로 흡입처리하게 됩니다. |
| |
| 화학적/기계적 시스템의 단점: |
ㅇ 화학처리는 장비의 고무를 소실시킨다
ㅇ 기계적 제거(scrubbing)는 활주로를 손상시킨다
ㅇ 화학약품이나 고무로부터 지저분한 잔류물이 남는다
ㅇ 환경처리비용이 많이든다

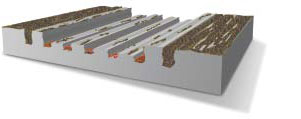

ㅇ 활주로 홈(grooves) 깊이를 깨끗이 클리닝 할 수 없다
ㅇ 연삭입자 등이 제트엔진 손상을 가져올 수 있다 |
|
연삭입자 방식(shot blasting and wire brushing)은 표면을 갉아먹거나 연삭입자가 남습니다. 화학처리는 잔류물이 남거나 환경문제를 야기합니다
|
|
| NLB UHP 워터젯 시스템의 장점 |
ㅇ 활주로 손상이 거의 없음
ㅇ 활주로 비가동시간을 줄임
ㅇ 진공흡입처리로 지저분한 잔류물 없음

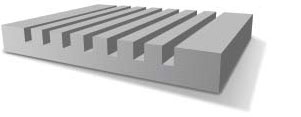

ㅇ 활주로 홈 깊이도 클리닝
ㅇ 환경유해요소 최소화
ㅇ 기계적 제거방법보다 빠름 |
|
워터젯은 활주로 손상없이 고무와 찌꺼기들을 완벽하게 제거합니다.
|
|
|
|
| |
|
|
|
