| NLB의 HydroPrep™ 시스템은 grit blasting보다 성능이 우수합니다.
또한 우수한 표면품질을 보증합니다. |
| |
|
|
| |
|
|
| |
ㅇ Grit (sand) 구매, 보관, 처분비용이 없음
ㅇ Grit blasting시 생기는 공기 중 분진 발생이 거의 없음
ㅇ 방수포 등의 필요가 거의 없음
ㅇ 폐기물이 거의 없음
ㅇ 클리닝과 폐기물처리가 현저하게 단순화
ㅇ 운전비용과 유지보수비용
ㅇ 장소에 구애 받지 않음
ㅇ 공기 중 오염물질이 거의 없음
ㅇ 눈에 보이지 않는 오염물질 제거(염소 등)
ㅇ 소음 감소
ㅇ 물소모량 적음 (2~3 gallon)
ㅇ 작업자 교육훈련 최소화
|
|
|
| |
|
|
| |
ㅇ 워터젯은 염분제거용으로 표면거칠기 SC-2기준을 만족하는 유일한 공법
ㅇ 염분은 접착을 방해하고 성공적인 코팅작업 방해
ㅇ 그리트 블라스팅시에는 염분이 금속내 캐비티에 갇힘
ㅇ 워터젯은 초고압수(40,000 psi, or 2,800 bar) 를 사용하여 |
ㆍ 이러한 부식 셀이 형성되지 않도록,
ㆍ 표면의 원래 프로파일(profile)이 회복되도록,
ㆍ 충분히 깊게 클리닝
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
ㅇ 벗겨진 페인트 조각, 눌어붙은 그리스나 오일 찌꺼기 제거
→ 5,000 to 10,000 psi (350 to 700 bar)
ㅇ 녹, 기포, 단단히 접착된 페인트 제거
→ 10,000 to 20,000 psi (700 to 1,400
bar)
ㅇ 금속표면이 드러나는 완전한 제거
→ 20,000 to 40,000 psi (1,400 to 2,800
bar)
|
|
|
| |
|
|
| |
ㅇ 공기 중 분진이 grit (sand) blasting의 주요관심사
ㅇ 워터젯 작업이 공기 중 분진을 확실하게 감소
ㅇ 환경보건측면과 분진을 억제하기 위해 발생되는 비용절감
|
| Method |
Micrograms of Lead per Cubic
Meter |
| Low-Volume Slurry Blasting |
5 |
High-Pressure Water Jetting
- 20,000 to 40,000 psi
(1,400 to 2,800 bar)
|
8 |
Hand and Powered Tool Cleaning
Containment with Recyclable |
680 |
| Metallic Media |
3,015 |
| Open Air Abrasive Blasting |
13,439 |
| Source: National Shipbuilding
Research Program, 1998 |
|
| |
|
|
| |
|
|
| |
ㅇ 얇은 녹은 스틸이 약하게 산화된 층, 물이 증발될 때 생김
ㅇ 적당하게 얇게 낀 녹은 코팅 성능에 저해되지 않음
ㅇ 워터젯 처리된 표면의 접착력은 그리트 블라스팅으로 처리된 표면보다 같거나 뛰어남
ㅇ IPC(International Protective Coatings), Hempel,
Jotun 같은 코팅 제조업체들이 워터젯 친화용 코팅 개발
ㅇ 이 새로운 코팅은 녹을 적셔 스틸에 더 좋은 접착력을 갖게 함
|
|
|
| |
|
|
| |
ㅇ 압축공기(dry compressed air)를 사용하여 얇은 녹층을 최소화
ㅇ 작업자 한사람은?워터젯으로 표면처리 하고 다른 작업자가 워터젯으로 클리닝된
표면에 압축공기를 아랫방향으로 분사하면 얇은 녹층의 발생을 현저하게 줄일수있음
ㅇ 음진공흡입시스템을 사용하면 얇은 녹층의 발생량을 확실하게 감소시킴
|
|
|
| |
|
|
| |
ㅇ 워터젯은 외부의 코팅을 제거하고 그 밑의 상태가 좋은 1차도장(primary)은
남김
ㅇ 1차도장은 로테이팅 건에 의해 프로파일이 생기게 되는데, 손으로 만져보면 느낌을
알 수 있음
ㅇ 이는 작업완료까지의 시간과 재료를 절감
ㅇ 선주나 탱크 오너들의 비용을 감소
|
|
|
| |
|
|
| |
| |
|
|
SRT-10
Crawler |
SRT-6
VertaJet™
|
|
| |
Accessory |
Max. Pressure |
Max. Flow |
Air Requirement |
Vacuum Requirement
|
Vacuum Attachment
|
SRT-10 Crawler |
40,000 psi (2,800
bar) |
10 gpm (37.8 lpm) |
70 scfm @ 100 psi
(33 l/s @ 6.9 bar) |
500 cfm @ 24” Hg (850
m3/hr @ 24” Hg)
|
4” (10.2 cm) |
SRT-6 VertaJet™ |
40,000 psi (2,800
bar) |
6 gpm (23 lpm) |
20 scfm @ 90 psi (9.4
l/s @ 6 bar) |
90-300 cfm @ 3” Hg
max. (153-510 m3/hr @ 3” Hg max.)
|
3” (7.6 cm) |
|
| |
|
|
| |
|
|
| |
|
|
|
NLB8466
BiMode™ and NCG8400A lance |
|
Vortex™
36-9950-15A |
Ship
Bottom Cleaner, SBC36-8300-15A |
|
| |
Accessory |
Max. Pressure |
Max. Flow |
Air Requirement |
Vacuum Requirement
|
Vacuum Attachment
|
SRT-10 Crawler |
40,000 psi (2,800
bar) |
10 gpm (37.8 lpm) |
70 scfm @ 100 psi
(33 l/s @ 6.9 bar) |
500 cfm @ 24” Hg (850
m3/hr @ 24” Hg)
|
4” (10.2 cm) |
SRT-6 VertaJet™ |
40,000 psi (2,800
bar) |
6 gpm (23 lpm) |
20 scfm @ 90 psi (9.4
l/s @ 6 bar) |
90-300 cfm @ 3” Hg
max. (153-510 m3/hr @ 3” Hg max.)
|
3” (7.6 cm) |
|
| |
|
|
| |
|
|
| |
Accessory |
Max. Pressure |
Max. Flow |
Air Requirement |
Vacuum Requirement
|
Vacuum Attachment
|
36-9900-15A |
40,000 psi (2,800
bar) |
11 gpm (42 lpm) |
50 scfm @ 65 psi (23.6
l/s @ 4.5 bar) |
N/A |
N/A |
Vortex™ 36-9950-15A
|
40,000 psi (2,800
bar) |
11 gpm (42 lpm) |
50 scfm @ 65 psi (23.6
l/s @ 4.5 bar) |
1,500 cfm @ 1” Hg
(2,550 m3/hr @ 1” Hg) |
4” (10.2 cm) |
NCG8400A-2 |
40,000 psi (2,800
bar) |
10 gpm (38 lpm) |
22 scfm @ 90 psi (10.4
l/s @ 6 bar) |
N/A |
N/A |
NLB8466 |
40,000 psi (2,800
bar) |
10 gpm (38 lpm) |
10 scfm @ 90 psi (4.7
l/s @ 6 bar) |
N/A |
N/A |
SBC36-8300-15A |
40,000 psi (2,800
bar) |
6 gpm (23 lpm) |
70 scfm @ 100 psi
(33 l/s @ 6.9 bar) |
1,500 cfm @ 1” Hg
(2,550 m3/hr @ 1” Hg) |
4” (10.2 cm) |
|
| |
|
|
| |
|
|
| |
| |
|

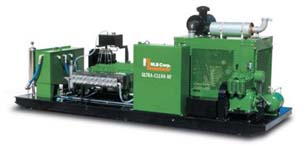

Model
40250D
40,000 psi (2,800 bar), 10 gpm (37.9 lpm) |
Model
40201D
40,000 psi (2,800 bar), 6 gpm (22.7 lpm) |
|
|
Model
4075D
40,000 psi (2,800 bar), 3 gpm (11.4 lpm) |
Model
4030D
40,000 psi (2,800 bar), 1.5 gpm (5.7 lpm) |
|
| |
|
|
| |
|
|
| |

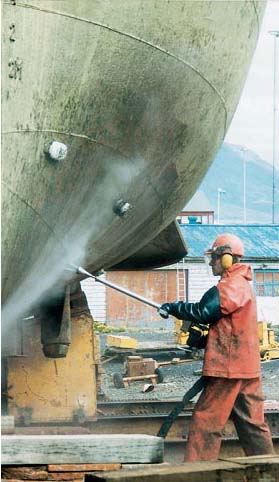

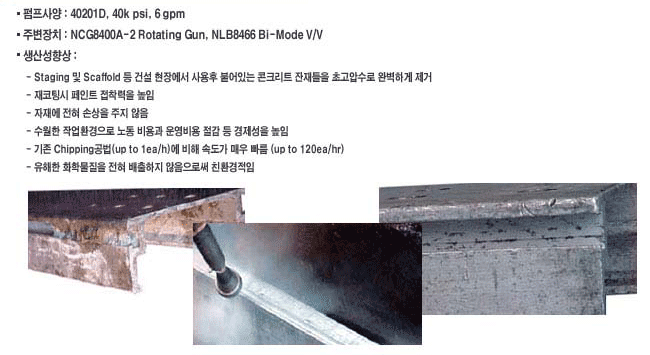

ㅇ 펌프사양: 20153D, 17 GPM,
15,000 PSI
ㅇ 적용대상: 따개비 제거, 선체 녹 제거
ㅇ 주변장치: SPIN NOZZLE SRH 20-77,
NCG20-282 cleaning lance
ㅇ 환경적 요인으로 sandblasting 대체 |
|
|
|
|
| |
|
|
| |
|
|
| |

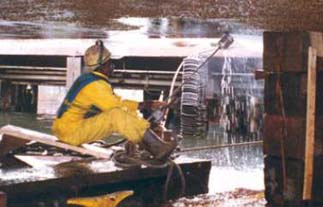

ㅇ 펌프사양: 4개의 40201 pump, 6 gpm, 40,000 psi.
ㅇ 적용대상: 1 백만 갤런용량의 LNG저장탱크 코팅제거, 탱크표면적 85,000
ft2 (7900 m2), 2~3겹 페인트 칠,
두께 10~12mm
ㅇ 주변장치: NLB SRT-10 Crawler, SPIN JET® nozzles
ㅇ 생산성향상: 시간당 400 ft2 (37 m2) 제거
|
|
| |
|
|
| |
|
|
| |
| |

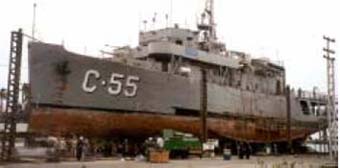

ㅇ 펌프사양: 36200D, 36,000
psi and 6 gpm
ㅇ 적용대상: 해군전함 코팅 제거
ㅇ 주변장치: NCG8400A Rotating Jetting Lance,
Bi Mode™ valve system.
ㅇ 생산성향상: 시간당 90ft2 (8.4 m2), Sandblasting은
공기중 오염물질로 인한 건강상, 환경적인 요인으로 인해 금지되고 있는 추세임 |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
