| ㅇ NLB가 1977년에 SPIN JET®을
소개 당시 대부분의 공장들은 |
| |
ㆍ페인트부스 그레이트에 묻은 페인트를 화학적으로 제거 |
| |
ㆍ불로 태워서 제거 |
| ㅇ SPIN JET®은 그레이트를 태우면
휘어져서 걸려 넘어지는 위험은 말할것도 없고, 화학약품처리 위험,비용,그레이 |
| |
트를 들어 올려청소하는 수고를 덜어준다. |
|
|
| |
|
|
ㅇ 화학처리 비용
ㅇ 보건,안전문제(유량이 많은 건 작업으로 작업자 피로,그레이트를 빼고 넣은 반복과정에서
다칠 위험)
ㅇ 유량이 많은 저압수사용으로 벽,필터,실루엣 등에 페인트 튀는 현상
ㅇ 물 소비량
ㅇ 폐수처리
ㅇ 유틸리티 비용 |
|
| |
|
|
ㅇ 더 단단한 코팅 및 페인트 물질
ㅇ 더 많은 화학물지 요구(시너,스트리퍼,그레이트 코팅)
ㅇ 처리량 증가 |
|
| |
|
|
ㅇ 안전한 작업환경
ㅇ 클리닝 시간절감
ㅇ 노동력절감
ㅇ 낮은 운전비용
ㅇ 룰 소비량,폐수처리 비용절감
ㅇ 에너지비용 절감
ㅇ 친환경적인 공법
ㅇ 모든 형태의 페인트에 사용가능
ㅇ 여분의 그레이트 세트 불필요
ㅇ 사용하기 쉽고 유지보수가 쉽다. |
|
| |
|
|
| |
ㅇ 화학약품 소비감소
ㅇ 보건,안전문제 감소
ㅇ 외부용역 불필요
ㅇ 룰 소비량 감소
ㅇ 유틸리티 비용 절감(절감동력 등)
ㅇ 폐수처리 비용절감
ㅇ 클리닝 시간 절감
ㅇ 그레이트 들어낼 필요없음 |
|
|

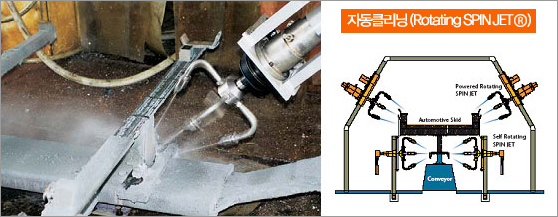

| ㅇ 그레이트의 윗면과 옆면을 동시에 불리닝 |
| ㅇ 오퍼레이터는 단지 그레이트 위에 올려놓으면 회전하는 스프레이
암이 |
| 워터젯을 모든면에
분사해서 클리닝 |
ㅇ 여러 휴대용 모델들
ㅇ Air-powered 또는 self-rotating seals과
함께 사용하여 클리닝 |
|
 |
|
 |
|
|
| |
 |
| |

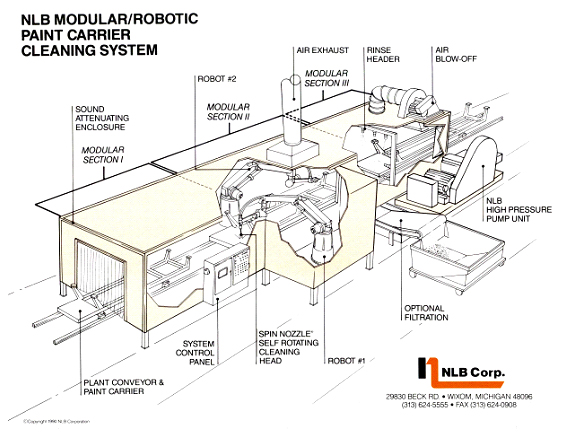

ㆍ최대의 효율을 위해 스핀젯, 펌프,제어부.관련장치들을
자동화 시스템으로 공급합니다.
ㆍ클리닝 싸이클타임은 고객의 요구사항에 맞추어 설계됩니다.

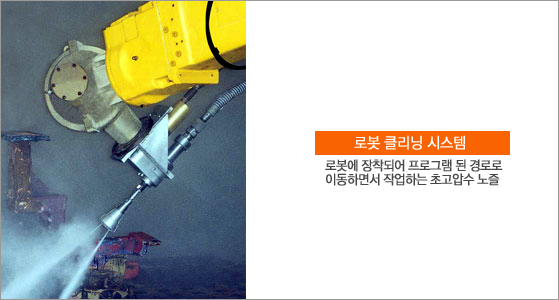

ㆍ스핀젯 혹은 스핀노즐은 로봇에 장착이 되어 효과적인 클리닝 도구로 사용됩니다.
ㆍ로봇워터젯 시스템은 유연성이 높아 캐리어의 전 영역에 걸쳐 이동할수있으며 까다로운
영역을 쉽게 클리닝할수 있습니다. |
| |
|
 |
| |

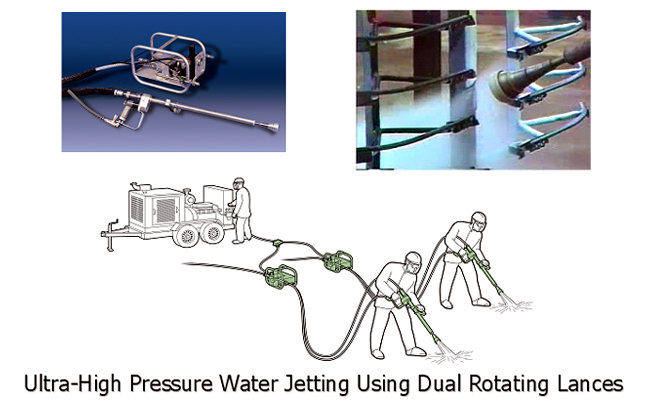

ㆍ핸드랜스를 사용해 오퍼레이터는 필요한 곳 어디에나 강력한 워터젯을
적용할수있습니다.
ㆍ스키드나 캐리어에 달라붙어 있는 페인트나 이물질들을 라인 가동중 혹은 라인이 멈춘 동안에
벗겨낼수있습니다 |
| |
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |

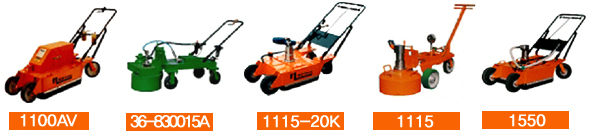

| Description
|
Model
1100 AY |
Model 36-8300-15A |
Model 1115-20K |
Model 1500 |
Model 1115 |
Model 1550 |
Height at
Handle
Width
|
40 in. (1m)
18, 24 & 30 in. (45,61 & 76cm) |
40 in. (1m)
(15 in. 38cm) |
40 in. (1m)
18 & 24 in.
(45 & 61 cm) |
40 in. (1m)
18 & 24 in.
(45 & 61 cm) |
40 in. (1m)
18, 24 & 30 in. (45,61 & 76cm) |
40 in. (1m)
20 in. (50cm) |
Weight
|
275 lbs.
(125 kg)
|
250 lbs.
(113 kg)
|
235 lbs.
(106 kg) |
250 lbs.
(113 kg)
|
235 lbs.
(106 kg) |
250 lbs.
(113 kg) |
Wheels
|
Hard Rubber or pneumatic
|
Hard Rubber
|
Hard Rubber or Pneumatic
|
Hard Rubber or Pneumatic |
Hard Rubber or Pneumatic |
Hard Rubber or Pneumatic |
| Operating Air Pressure
|
90 psi (6.2 bar) 90 scfm
(2,548 l/m) |
90 psi (6.2 bar)
40 scfm
(1,132 l/m) |
NA |
NA |
NA |
NA |
| Minimum Air Supply Hose Size
|
3/4 in. (1.9cm) |
1/2 in. (1.3cm)
|
NA |
NA |
NA |
NA |
Discharge
Pressure
|
Up to
13,000 psi
(896 bar) |
Up to
36,000 psi
(2,483 bar) |
Up to
20,000 psi
(1,400 bar) |
Up to
13,000 psi
(896 bar)
|
Up to
13,000 psi
(896 bar)
|
Up to
13,000 psi
(896 bar) |
| Rotating Seal Part Number |
4385 PA |
8800A |
3620 |
1535 |
1535 |
1535 |
Nozzle Quantity
|
4 or 6 |
up to 18 |
2 or 4 |
4 or 6 |
4 or 6 |
4 or 6 |
Seal Rotating Speed
(rpm)
|
1,200 |
2,000 |
1,500 to 3,000 |
1,500 to 3,000 |
1,500 to 3,000 |
1,500 to 3,000 |
|
|
|
 |
|
 |
|
 |
Seal
Part No. |
Discharge
Pressure
(Max.) |
Discharge
Pressure
(Max.) Max.
Flow |
Rotation
Speed |
Air |
Weight |
Width |
Nozzles |
| DRS12481 |
40,000 psi
(2,800 bar) |
11 gpm
(42 lpm) |
2,000 rpm |
65 psi @ 50 cfm
(4.5 bar @ 23.6 l/s) |
120 lbs.
(54.5 kg) |
16”
(41 cm) |
Up to 15 |
|
|
|
 |
Seal
Part No. |
Discharge
Pressure
(Max.)
|
Max.
Flow
|
Rotation
Speed
|
Air |
Weight |
Width |
Nozzles |
DRS12481
|
40,000 psi
(2,800 bar) |
11 gpm
(42 lpm) |
2,000 rpm |
65 psi @ 50 cfm
(4.5 bar @ 23.6 l/s)
|
138 lbs.
(62.7 kg) |
16”
(41 cm) |
Up to 15 |
|
| |
|
|
 |
|
 |
|

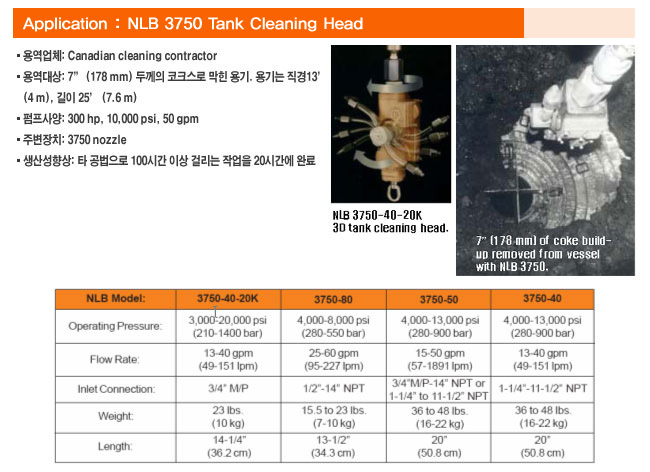

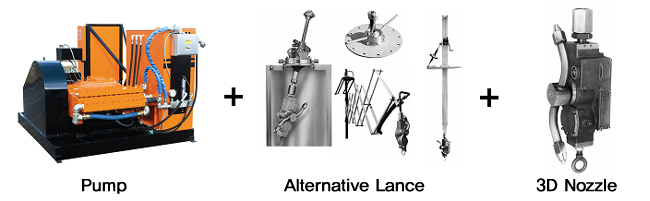

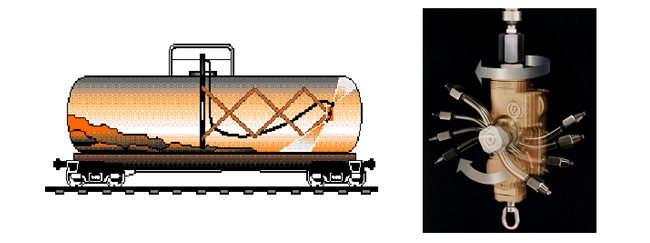

ㅇ 펌프사양: 10200D,10,000psi[700bar],34
gpm[128lpm]
ㅇ 주변장치: Span jet, NLB3750 3D NOZZLE
ㅇ 적용분야: Horizontal Tank 전문 Cleaning
ㅇ 생산성향상: |
| |
ㆍRoad Tank Truck 이나 Railway Car 등
접근하기 힘든 공간에서 세척작업이필요할 경우 효과적이다.
ㆍ사람이 직접 들어가는 기존 작업방법에 비해 장비만을 이용해 작업하기 때문에 매우 안전하다.
ㆍ3D Nozzle의 탁월한 기능으로 인해 노동비용과 운영비용 절감 등 경제상을 높임. |
|
 |
|
 |
|

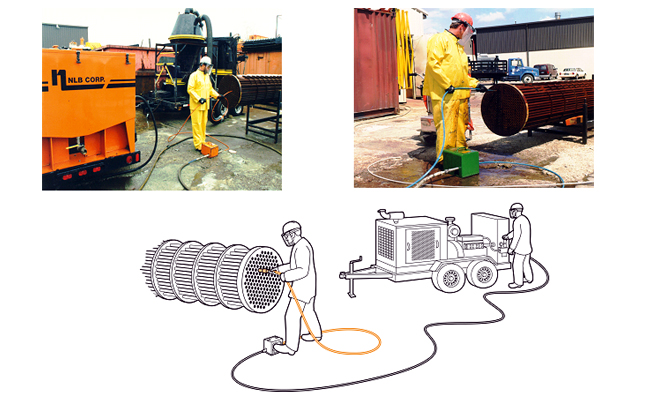

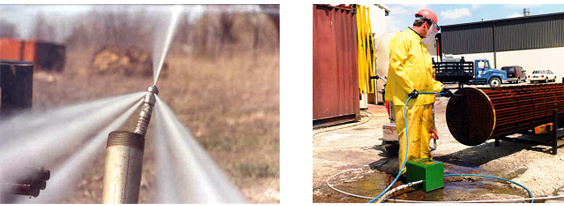

ㅇ 펌프사양: 20305D[1,000bar,167lpm], 40201D[2,800bar,221lpm]
ㅇ 주변장치: Flexible Hose, Right Lance, Pipe or Tube
Nozzle, Foot Valve
ㅇ 적용분야: 각종 Plant 내의 pipe 및 Tube Cleaning
ㅇ 생산성향상: |
| |
ㆍHose와 Nozzle 만을 이용하기때문에 휘거나 굽어있는
파이프라인을 손쉽게 세척
ㆍ2,800bar 압력으로 세척시간을 더 단축시킬수있다.
ㆍ파이프지름에 따라 다양한 호스와 노즐이 있기 때문에 더욱 효율적
ㆍRight Lance는 각종 열교환기, 콘덴서, 보일러 튜브 세척에 이상적 |
|
 |
| |
|
 |
|
| Accessory |
Max. Pressure |
Max. Flow |
Air Requirement |
Vacuum Requirement |
Vacuum Attachment |
| 36-9900-15A |
40,000 psi (2,800 bar) |
11 gpm (42 lpm) |
50 scfm @ 65 psi (23.6 l/s @ 4.5 bar) |
N/A |
N/A |

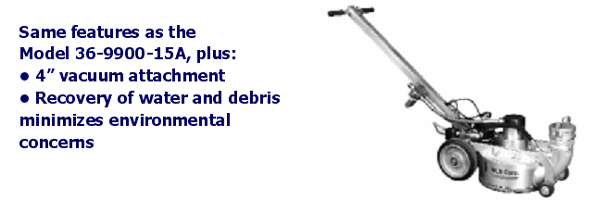

| Vortex™ 36-9950-15A |
40,000 psi (2,800 bar) |
11 gpm (42 lpm) |
50 scfm @ 65 psi (23.6 l/s @ 4.5 bar) |
1,500 cfm @ 1” Hg (2,550 m3/hr @ 1” Hg) |
4” (10.2 cm) |

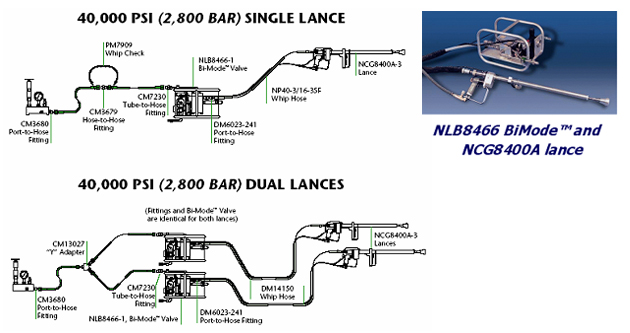

| NCG8400A-2 |
40,000 psi (2,800 bar) |
10 gpm (38 lpm) |
22 scfm @ 90 psi (10.4 l/s @ 6 bar) |
N/A |
N/A |
| NLB8466 |
40,000 psi (2,800 bar) |
10 gpm (38 lpm) |
10 scfm @ 90 psi (4.7 l/s @ 6 bar) |
N/A |
N/A |
| SBC36-8300-15A |
40,000 psi (2,800 bar) |
6 gpm (23 lpm) |
70 scfm @ 100 psi (33 l/s @ 6.9 bar) |
1,500 cfm @ 1” Hg (2,550 m3/hr @ 1” Hg) |
4” (10.2 cm) |
|
| |
 |
 |
 |
| |
| |
|
